Свою домашнюю баньку с электропечью-каменкой в ванной комнате обычной городской квартиры я соорудил более десяти лет назад.

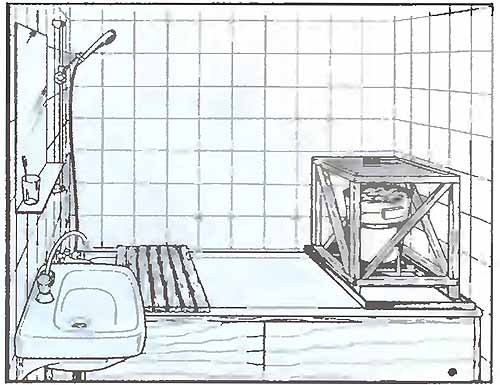

Первый вариант (рис.1) электронагревателя получился не очень удачным, так как довольно быстро выходил из строя, и его приходилось
регулярно ремонтировать - через каждые 15-20 сеансов. Но сама возможность попарится в настоящей бане, не выходя из дома, мне настолько
пришлась по душе, что я решил модернизировать электропечь.
Решение оказалось очень простым. Вместо стандартных ТЭН-ов в новом варианте электропечи я использовал спираль из нихромовой проволоки
диаметром 1,5 мм длиной примерно 12 м (сопротивление около 10 Ом). Мощность нагревателя с такой спиралью составляет от 5 до 6 кВт, в
зависимости от марки нихрома. Выдерживает такой нагреватель не менее 100-150 сеансов. В моих условиях это несколько лет работы.
Печь-каменка представляет собой обыкновенное жестяное ведро емкостью 15 л (старый бак для кипячения), в которое загружено около 30 кг
камней. Спираль электронагревателя уложена в ведре между камнями по винтовой линии с шагом 2-3 см между витками и на таком же расстоянии
от стенок.
Навить спираль из нихромовой проволоки можно вручную с помощью очень простого приспособления (рис.3). Для этого понадобятся слесарные
тиски, два бруска из любой прочной древесины, стальной пруток-оправка диаметром 8 мм длиной примерно 450-500 мм и мощная электродрель
с регулируемым числом оборотов. В прутке-оправке, ближе к его свободному концу, нужно просверлить отверстие диаметром около 2 мм. В
это отверстие заводят кончик нихромовой проволоки, зажимают оправку в тисках между двумя брусками как показано на рис.3, и проворачивают
патрон дрели вручную на два-три полных оборота.

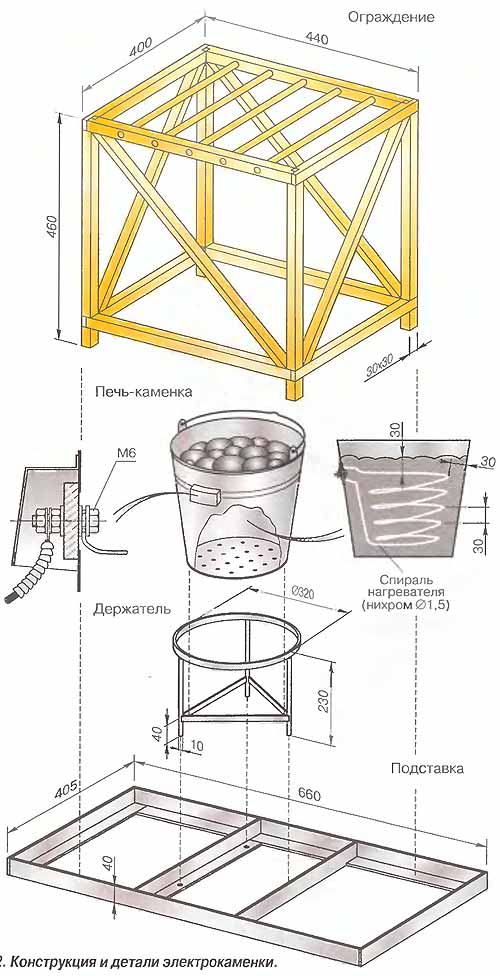

Рис.2. Конструкция и детали электрокаменки. Печь-каменка Ограждение Держатель Спираль нагревателя (нихром диаметром 1.5) Подставка
При этом нихромовая проволока, навиваясь на пруток, продавливает в древесине винтовую канавку, которая служит направляющей во время
дальнейшей навивки спирали. Теперь можно включить дрель на самый малый ход - вся работа пойдет автоматически: проволока будет навиваться
виток за витком на оправку и автоматически продвигать ее вперед по винтовой канавке. Чтобы проволока легче проходила между деревянными
брусками, можно смазать место ее захода одной-двумя каплями машинного масла. Готовую спираль снимают с оправки и перед укладкой в каменку
равномерно растягивают витки так, чтобы она имела длину около 3 м.
Питание - 220 В подводится к спирали через самодельную колодку из 10-мм асбоцементной плиты. Подводящие провода и нихромовая спираль
крепятся к колодке болтами М6 с большими шайбами и гайками (рис.2). Шайбы (по крайней мере две из них, которые установлены внутри ведра)
должны быть достаточно толстыми - не менее 2 мм, чтобы не деформировались при высокой температуре, нарушая тем самым контакты.
Разводку для подключения электропечи надо сделать отдельно проложенным медным проводом сечением 4-6 мм2 в двойной изоляции, а в щитке
установить автомат на 25 А. Отключать электропечь, выдергивая вилку из розетки нежелательно, так как из-за мощного искрения они быстро
выйдут из строя. Безопаснее сначала отключать автомат, а затем уже вынимать вилку из розетки.
Вместо камней лучше использовать керамику от расколотых высоковольтных изоляторов или старой фаянсовой сантехники. Бой обрабатывают на
наждачном круге, стачивая острые кромки и придавая более или менее округлую форму. Оптимальный размер камней - около 5 см, но понадобятся и
мелкие камешки для более плотного заполнения свободного объема. С керамическими камнями электропечь работает стабильнее, так как они меньше
подвержены растрескиванию и, следовательно, реже требуется их замена.
В донышке ведра надо проделать 15-20 отверстий диаметром 3-4 мм. Они необходимы для стока воды, не успевающей испариться. Сверлить эти
отверстия нужно изнутри ведра, чтобы заусенцы на кромках оказались снаружи и не мешали остаткам воды стекать из ведра вниз.
Установлена печь-каменка прямо над ванной в специальном держателе-треноге (см. рис.2), который можно сварить из стальной полосы и прутков
диаметром 10 мм. Держатель в свою очередь размещается на подставке, сваренной из стального уголка. Деревянное ограждение над печью ставят
только при отключенном питании, перед самым началом сеанса.

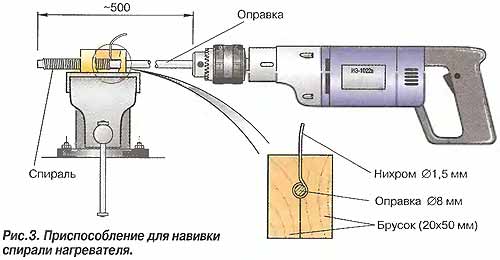

Рис.3. Приспособление для навивки спирали нагревателя. Оправка Нихром 01,5 мм Оправка 08 мм - Брусок(20x50 мм)
Возможны два варианта использования баньки - париться в русской бане или сауне. В первом случае достаточно 1-2 часов прогрева помещения.
Температура воздуха при этом поднимается до 40-60°С. Для режима сауны необходим прогрев не менее 3 часов до температуры 60-80°С. Когда
воздух в ванной комнате прогреется, надо отключить электропитание (отключить автомат и вынуть вилку из розетки), накрыть каменку
деревянным ограждением и установить сиденье. Остальное, как мне кажется, пояснять нет необходимости - все как в обычной бане: и аромат
от свежего веничка, и удовольствие, и для здоровья полезно.
Обслуживание домашней баньки несложно. Все сводится к регулярной проверке состояния контактов на болтах колодки питания, подтягиванию
гаек и замене верхнего слоя камней, когда они растрескаются. Ремонт перегоревшей спирали также не вызывает особых проблем. Если она
обгорела на расстоянии до 100 мм от болта колодки, то ее можно просто укоротить и использовать дальше. На режиме работы печи это практически
не сказывается. Если же спираль перегорела где-то посередине, то ее надо заменить новой, а заодно провести ревизию всей кладки камней и
удалить треснувшие или расколотые.
От редакции. Несмотря на всю привлекательность, простоту и дешевизну конструкции О.Лаврова при ее повторении необходимо обратить внимание
на проблему электробезопасности. Дело в том, что любые электроустановки с питанием от сети - 220 В в сырых и влажных помещениях создают
серьезную угрозу поражения электрическим током. Причем электротравму можно получить не только от соприкосновения с металлическими деталями,
но и при касании любых предметов, находящихся в помещении, так как влажные поверхности являются отличными проводниками электрического тока.
Поэтому пользоваться ванной комнатой и даже заходить в нее можно только при полностью отключенном питании электронагревателя - вилка из
розетки должна быть обязательно вынута!
